一、概述

在日常運行過程中，變壓器、隔離開關、動靜觸頭、電纜接頭等電氣設備的連接部分由于各種原因，在大電流通過時溫度升高，導致設備出現老化、絕緣性能下降等問題，嚴重的會造成短路、損壞設備、中斷供電等現象。

目前針對電氣設備連接部分發熱這一現象，主要監視方法為值班人員定期用紅外熱像儀、測溫儀、示溫片等手段對設備進行定期巡檢。但這一方法只能定期的監測到溫度數據，不能實現實時監測，溫升過高時亦不能告警；巡檢過程中易受巡檢人員責任心、巡檢時間間隔、測量角度、測量部位的影響；同時只能測量裸露在外的接點溫度，無法監測到電氣設備內的接觸點、電纜頭等溫度，從而造成隔離開關、動靜觸頭、主變引線、電纜接頭等電氣接點發熱現象比較突出、故障率高，諸如此類問題每年多有發生。

二、無線測溫方案設計

采用遠距離無線射頻技術，結合計算機網絡、光纖通信、數據庫管理等先進技術開發“配變電設備實時溫度無線監測系統”，通過對配變電設備的關鍵部位（特別是電纜兩端頭和電氣設備連接頭等部位）的表面溫度進行連續不斷地監視和統計分析，當溫度升高達到限定溫度或出現溫度非正常變化時，發出報警信號提醒值班人員緊急處理，可避免或減少故障的發生，另外提供大量的設備運行接點溫度數據為管理人員進行統計分析提供大量的原始數據。該系統是一項提高供電系統安全性、可靠性，確保企業生產持續高效，促進增收節支的重要技術措施。

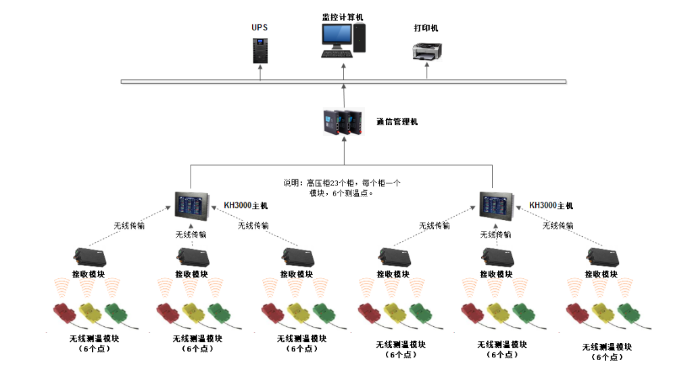

三、系統拓撲圖
